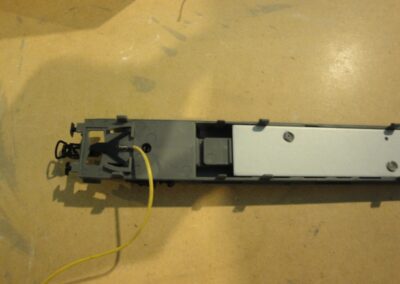

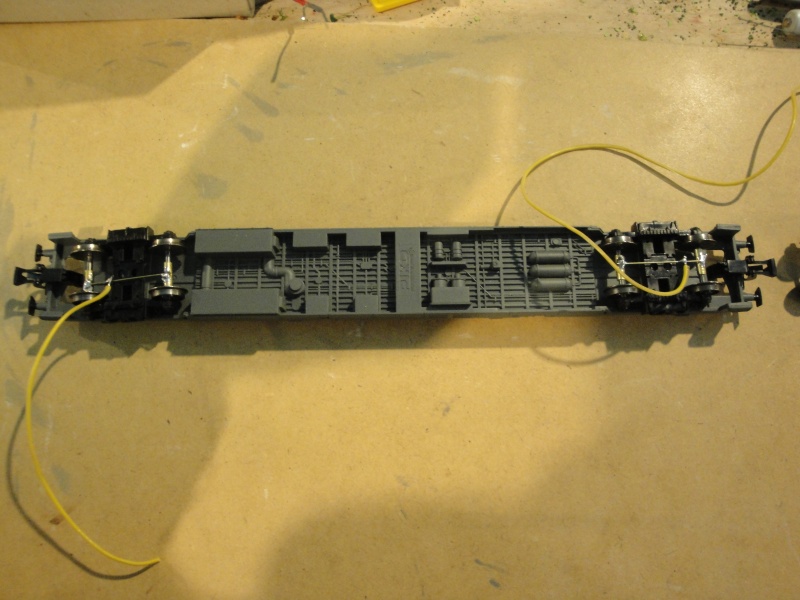

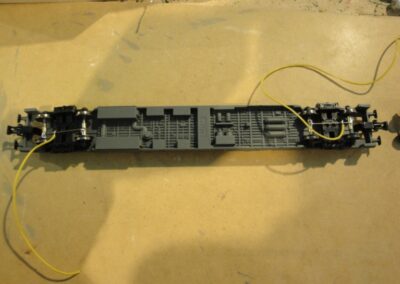

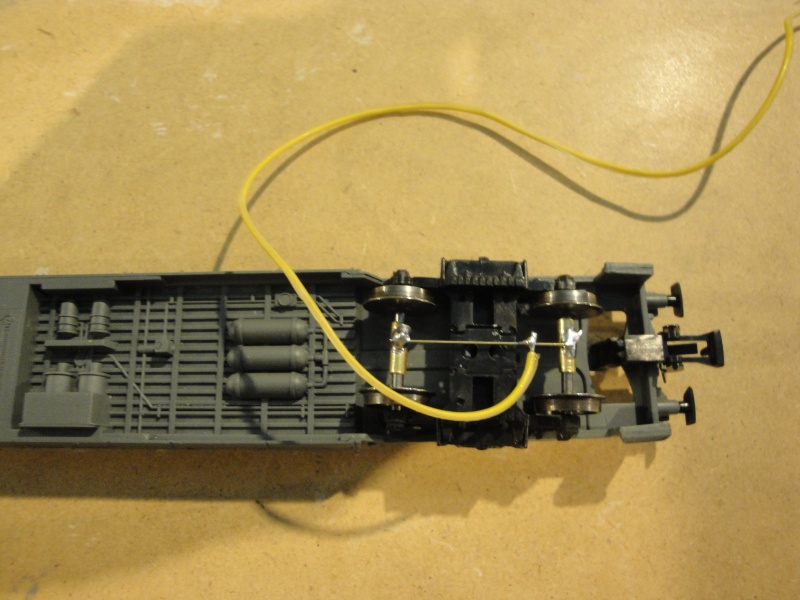

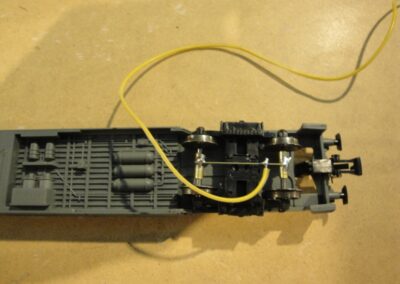

Na podstawie przedstawionych poniżej fotografii oraz schematu elektrycznego, możemy wykonać oświetlenie w długich wagonach osobowych. Na początek powinniśmy wykonać odpowiednie odbieraki napięcia z zestawów kołowych. Na fotografii 1 widać jeden ze sposobów wykonania takiego odbieraka. Zastosowana rurka mosiężna nie hamuje osi i jednocześnie ma z nią bardzo dobry kontakt elektryczny. W tym przypadku źródłem światła w wagonie jest gotowa samoprzylepna listwa z diodami, przystosowana do pracy pod napięciem 12V. W zależności od typu wagonu dobieramy barwę światła diód. Może być biała zimna, biała ciepła lub żółta.

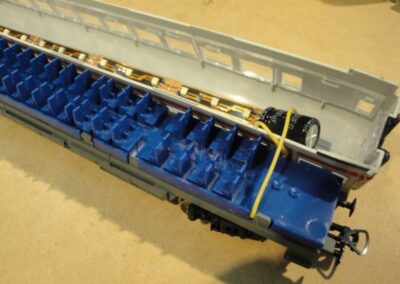

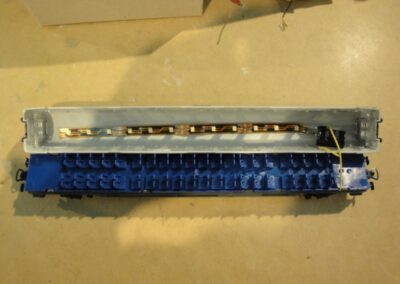

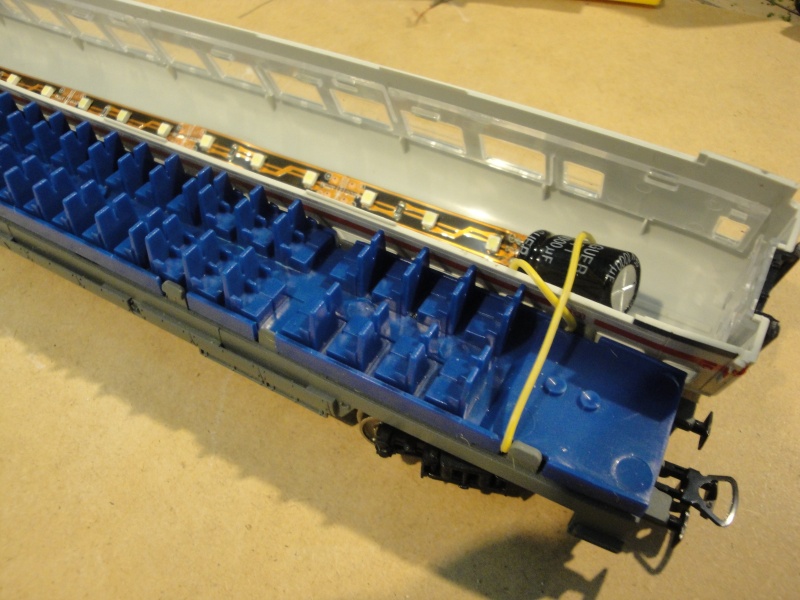

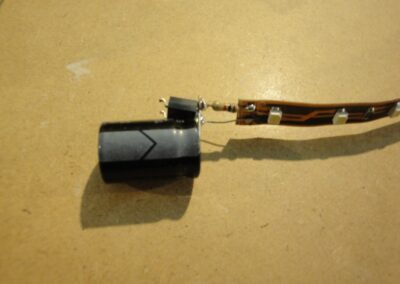

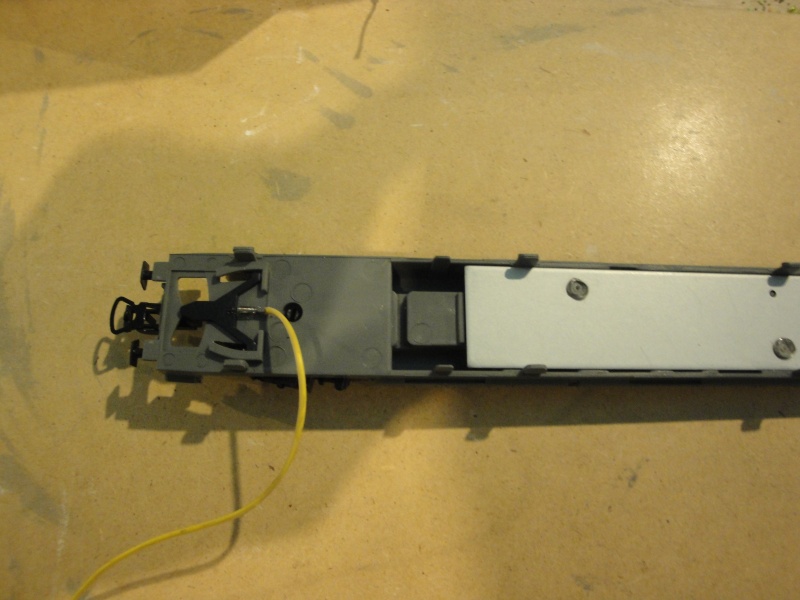

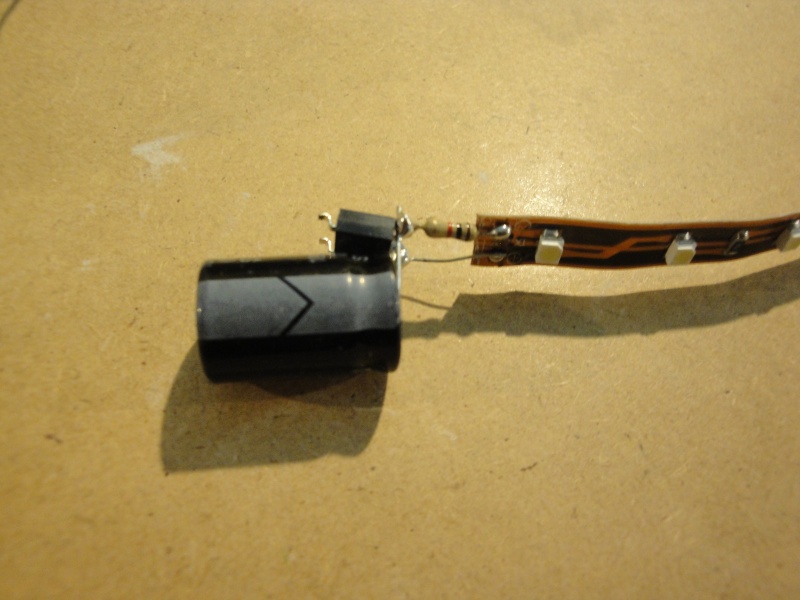

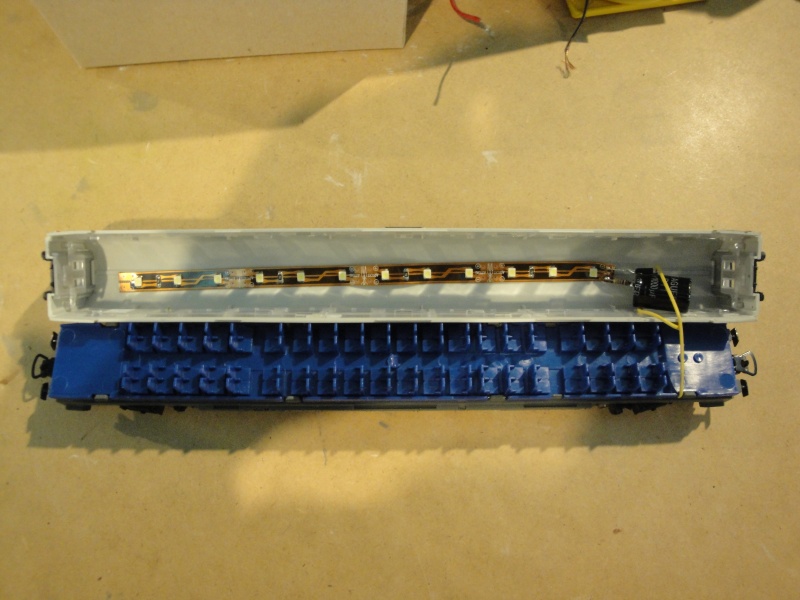

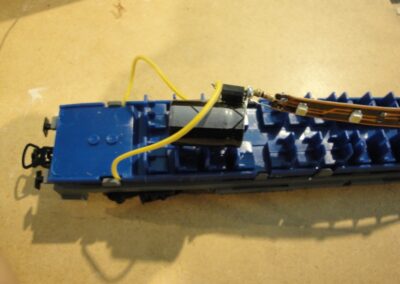

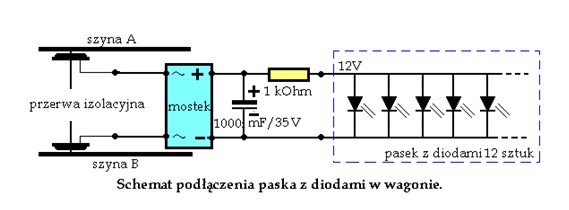

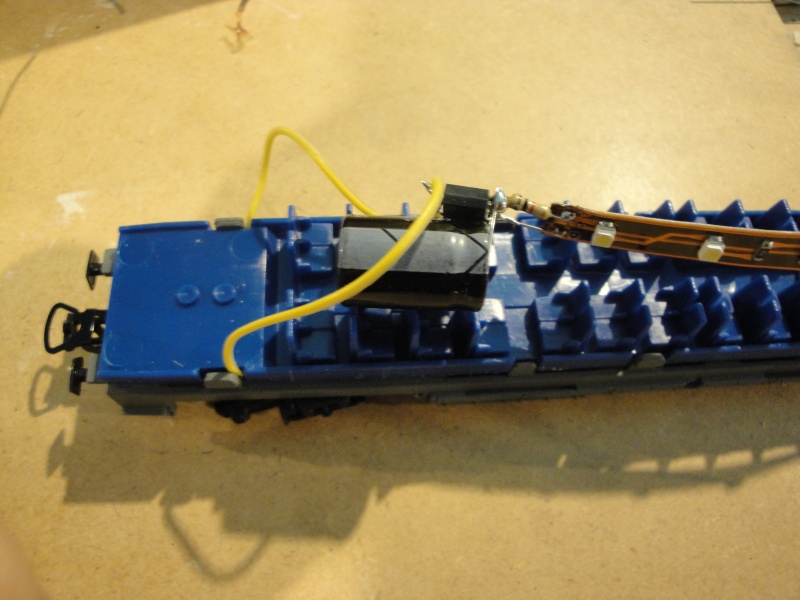

Gotową listwę przycinamy na odpowiednią długość, pamiętając jednak, że możemy ciąć w określonych miejscach, żeby listwa nadal mogła być zasilana napięciem 12V. Najczęściej takie cięcie wypada co trzecią diodę. Dlatego też długość gotowej listwy oświetleniowej może zawierać tyle diód co wielokrotność liczby 3. Może to być 3, 6, 9, 12 czy 15 diód. Przy zestawach kołowych montujemy odbieraki prądu i dwoma przewodami prowadzimy zasilanie do mostka prostowniczego Graetza. Za mostkiem w układzie równoległym lutujemy kondensator elektrolityczny 1000 mF/35V oraz dalej w układzie szeregowym lutujemy rezystor 1,0 kOhm (rezystor może być trochę większy, np. 1,8 kOhm) . Całość (mostek, kondensator i rezystor) przylutowujemy do listwy oświetleniowej. Możemy nie stosować kondensatora, lecz wówczas wszystkie przerwy w zasilaniu, wynikające ze złego styku kół z szynami i tym samym złego odbioru napięcia z zestawów kołowych, objawiać się będą mruganiem świateł w wagonie. Przy zastosowaniu kondensatora o pojemności 1000 mF/35V mruganie świateł zostanie prawie całkowicie wyeliminowane. Z taśmy z diodami odklejamy papierowy zabezpieczający pasek i przyklejamy ją bezpośrednio do sufitu wagonu. Tak wykonane oświetlenie ma zastosowanie w wagonach jeżdżących zarówno w systemie DCC jak i analogowym. Trzeba jednak zaznaczyć, że w systemie DCC, gdy napięcie do szyn podawane jest w miarę równej wartości, to tak wykonane oświetlenie charakteryzuje się w miarę stałą jasnością. Natomiast w systemie analogowym, gdy do szyn podajemy napięcie w przedziale od 5 do 16 V, to powyżej opisane oświetlenie będzie świeciło jaśniej, gdy napięcie będzie wyższe lub ciemniej, gdy napięcie będzie niższe. W tym przypadku należy zastosować układ stabilizujący napięcie, którego wykonanie zostało opisane w innym artykule na mojej stronie.
