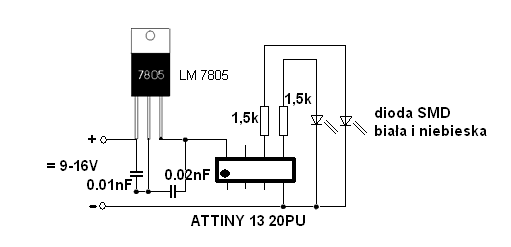

Schemat pierwszy:

Wykorzystując mikroprocesor ATTINY 13, możemy wykonać na podstawie poniżej przedstawionego schematu mały układ „spawacza”. Stosując białą i niebieską, miniaturowe diody SMD , ułożone w bezpośredniej od siebie odległości , uzyskamy dość realistyczne światło łuku elektrycznego, wyzwalanego przy spawaniu metali. Zastosowany stabilizator LM 7805, podaje na procesor ATTINY 13, potrzebne napięcie zasilające o wartości stabilizowanej 5V. Układ powinien być zasilany prądem stałym o napięciu od od 5 do 16V, chyba, że na wejściu zastosujemy mostek Graetza. Całość możemy lutować na tzw. "pajączka", który nie zajmuje zbyt wiele miejsca lub na małej płytce drukowanej. Schemat ten oprócz swojej prostoty wykonania, wymaga specjalnego zaprogramowania zastosowanego w nim procesora ATTINY 13, co raczej ogranicz szersze jego stosowanie.

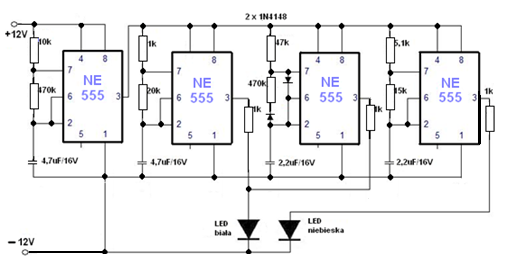

Schemat drugi:

Na podstawie poniżej przedstawionego schematu, opartego na pracy czterech NE 555, możemy również wykonać układ świateł spawania. Układ ten jest nieco bardziej rozbudowany niż pierwszy, lecz nie wymaga programowania, ale za to daje bardzo zadowalające, prawie rzeczywiste światło łuku spawalniczego.
